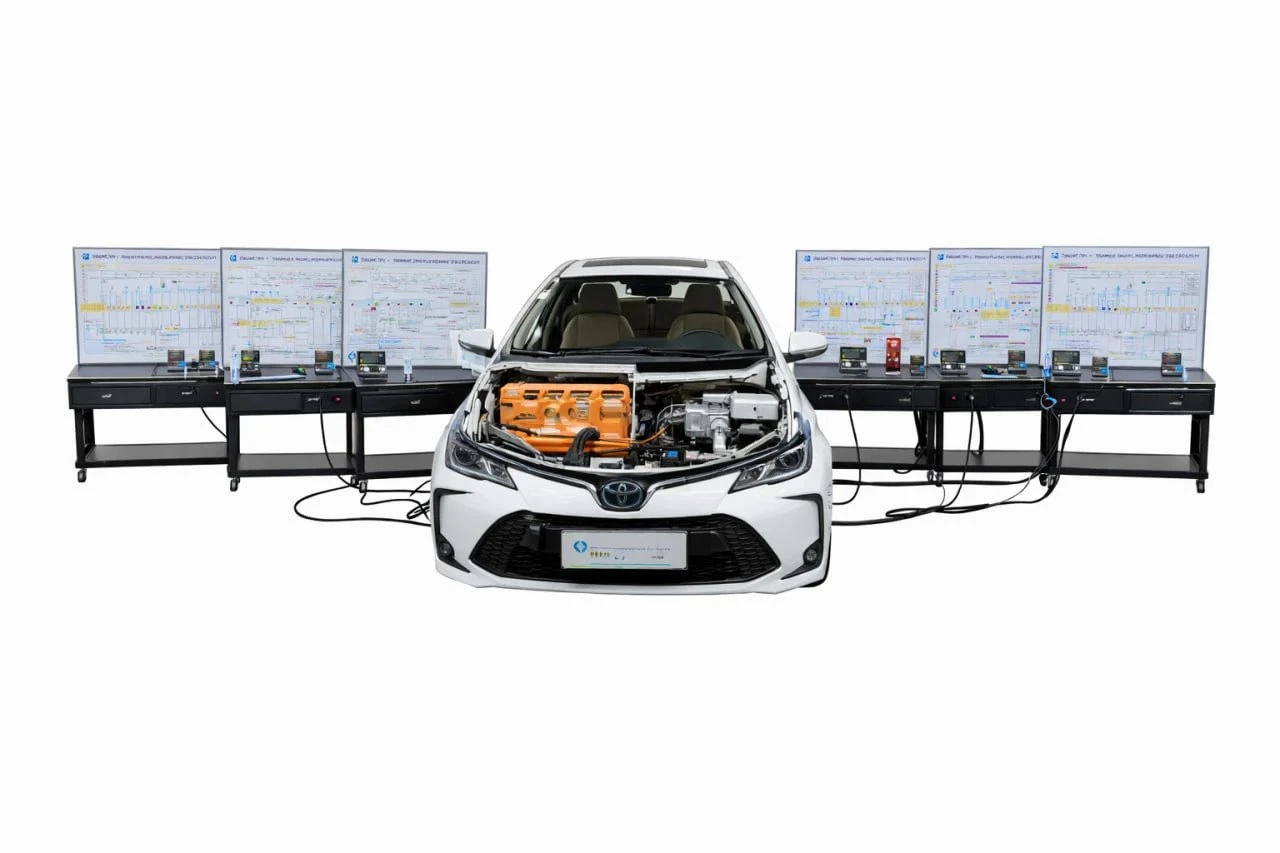

Данный учебный комплекс разработан на базе гибридного электромобиля Toyota Corolla. Оборудование оснащено шестью диагностическими панелями, позволяющими в реальном времени контролировать рабочее состояние датчиков и исполнительных механизмов различных систем автомобиля.

Платформа обеспечивает наглядное изучение структуры и принципов работы систем электромобиля, максимально приближенных к реальным условиям эксплуатации.

Функциональные характеристики

1. На базе серийного электромобиля частично демонтированы элементы кузова. Кузов и шасси не разделяются, а компоненты силовой и высоковольтной системы сохраняются в целостности. После демонтажа внешних панелей высоковольтная система и ключевые узлы остаются максимально открытыми для удобного наблюдения. Взаимное расположение штатных компонентов полностью сохранено, автомобиль остаётся функциональным.

2. Установлена диагностическая платформа для проверки цепей автомобиля. Каждая система подключается к соответствующему учебному стенду, что позволяет тестировать систему управления батареей, систему зарядки, систему кондиционирования, систему рулевого управления, систему освещения, систему ABS и другие узлы. Диагностическая панель содержит полную электрическую схему и оснащена измерительными клеммами. Для проведения измерений могут использоваться мультиметры и осциллографы (измерение сопротивления, напряжения, частоты, тока и др.).

3. Возможность подключения специализированного или универсального автомобильного сканера для выполнения самодиагностики, включая считывание и удаление кодов неисправностей, а также анализ потоков данных систем автомобиля.

Технические характеристики

• Габариты стенда (Д × Ш × В): 4700 × 1800 × 1600 мм.
