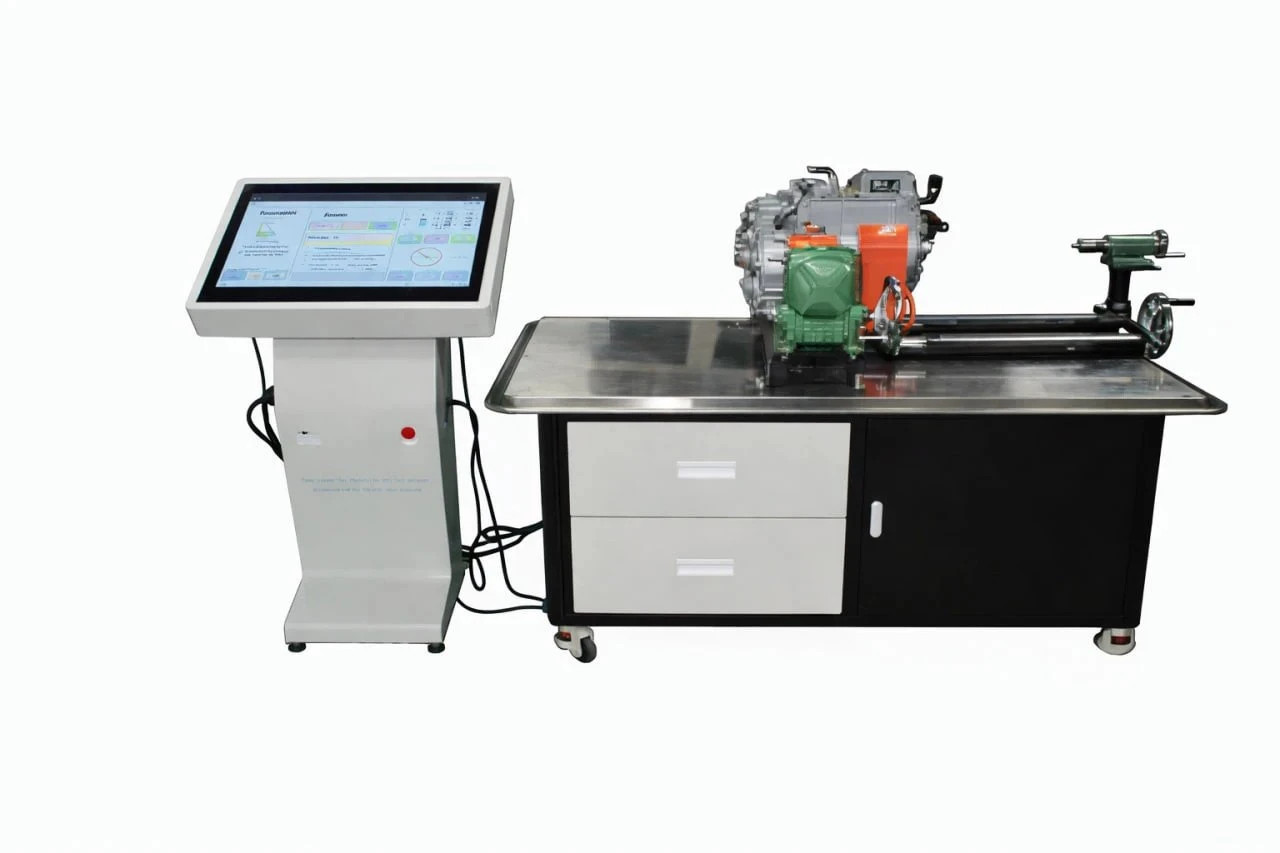

Учебная платформа разработана для изучения системы привода электромобиля нового поколения. Оборудование оснащено электродвигателем, системой управления и высоковольтным распределительным блоком.

Конструкция платформы предусматривает специальный поворотный механизм, позволяющий выполнять демонтаж и монтаж электродвигателя и редуктора с возможностью вращения агрегатов на 360°, что значительно упрощает учебный процесс.

Используется трёхфазный синхронный электродвигатель с постоянными магнитами. Максимальный выходной крутящий момент — 310 Н·м, номинальный крутящий момент — 150 Н·м, максимальная мощность — 160 кВт, номинальная мощность — 80 кВт, максимальная скорость вращения — 12 000 об/мин.

Платформа включает:

• учебный модуль системы привода;

• интеллектуальную систему сбора и диагностики данных;

• блок питания системы привода;

• высоковольтные соединительные кабели;

• низковольтные коммуникационные кабели.

Функциональные характеристики

1. Блок питания оснащён 21,5-дюймовым жидкокристаллическим дисплеем.

2. Система управления позволяет в реальном времени отображать режимы работы электродвигателя, включая прямое и обратное вращение.

3. Платформа оснащена выдвижными ящиками увеличенного объёма с плавным ходом и демпфирующими направляющими.

4. Интегрированная измерительная система позволяет подключать диагностическое оборудование для анализа сигналов и параметров работы двигателя.

5. Предусмотрены точки измерения трёхфазных сигналов электродвигателя, что позволяет проводить диагностику и анализ осциллограмм с использованием осциллографов и измерительных приборов.
