Полевой измеритель давления

Есть в наличии

Артикул:

PY-3
Зонд
Конструкция: 3-CELL
Номинальный внешний диаметр: ø60 мм
Длина измерительной камеры: 250 мм
Общая длина зонда: 800 мм
Точность
измерения Минимальное показание манометра: 0,01 МПа
Эффективный диапазон измерения: 400 мм
Погрешность: ≤±1%
Другие Максимальное
испытательное давление: 2,5 МПа
Площадь поперечного сечения водяного столба измерительной трубки: 13,58 см2
Объем измерительной трубки: 580 см3
Размеры: 830×360×220 мм
Вес: 28 кг
Применение: Связная почва, илистая почва и т. Д.

PY-4
Зонд
Конструкция: 3-CELL
Номинальный внешний диаметр: ø60 мм
Длина измерительной камеры: 250 мм
Общая длина зонда: 800 мм
Точность
измерения Минимальное показание манометра: 0,01 МПа
Эффективный диапазон измерения: 400 мм
Погрешность: ≤±1%
Другие Максимальное
испытательное давление: 4,0 МПа
Площадь поперечного сечения водяного столба измерительной трубки: 13,58 см2
Объем измерительной трубки: 580 см3
Размеры: 830×360×220 мм
Вес: 28 кг
Применение: Твердая связная почва, илистая почва, песчаная почва и т. Д.

PY-5
Конструкция зонда
: 3-CELL
Номинальный внешний диаметр: ø60 мм/Ø74 мм
Длина измерительной камеры: 250 мм/210 мм
Общая длина зонда: 800 мм/850 мм
Точность
измерения Минимальное показание манометра: 0,01 МПа
Эффективный диапазон измерения: 400 мм
Погрешность: ≤±1%
Другие Максимальное
испытательное давление: 5,5 МПа
Площадь поперечного сечения водяного столба измерительной трубки: 13,58 см2/20 см2
Объем измерительной трубки: 580 см3/860 см3
Размеры: 830×360×220 мм
Вес: 28 кг
Применение: связная почва, илистая почва, песчаная почва, сильно выветренная порода, мягкая порода и т. Д.

1 $

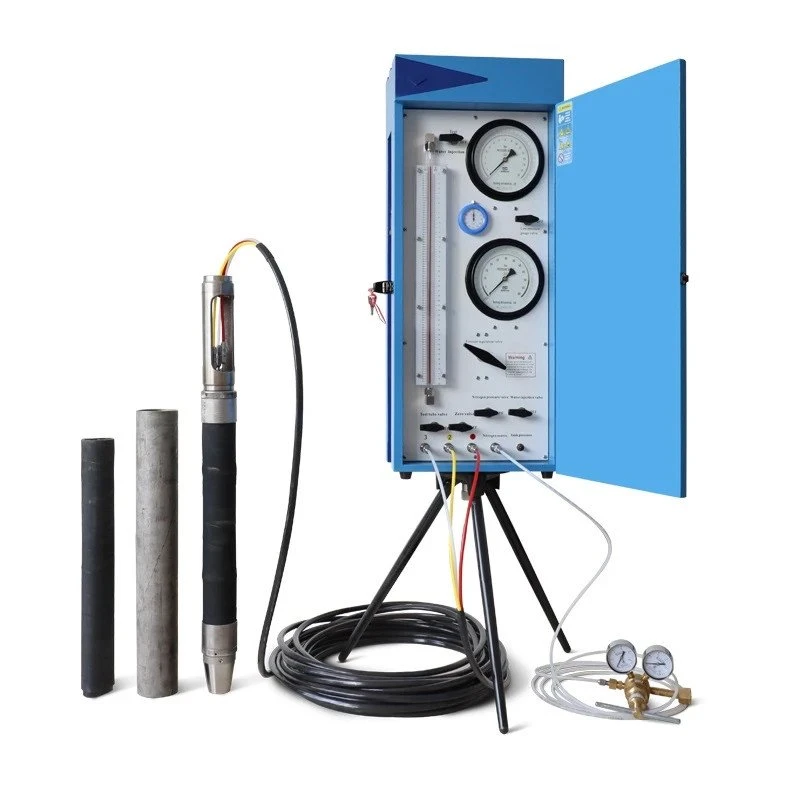

Испытание манометром — это метод испытаний на месте, используемый для быстрого измерения зависимости напряжения и деформации грунта in-situ. В принципе, испытание измерителем давления выполняется путем приложения давления к боковым стенкам скважины и наблюдения за соответствующей деформацией.Манометр состоит из двух частей: считывающего блока, который опирается на поверхность земли, и зонда, который вставляется в скважину (землю). По мере увеличения давления стенки скважины деформируются. Давление поддерживается постоянным в течение определенного периода времени, и регистрируется увеличение объема, необходимое для поддержания постоянного давления. Диаграмма деформации нагрузки и характеристики грунта могут быть выведены путем измерения приложенного давления и изменения объема расширяющейся мембраны.Из показаний испытаний (изменение объема в зависимости от контролируемого давления) можно получить кривую зависимости напряжения от деформации в случае плоской деформации, которая дает:модуль давления Менара·давление ползучести·предельное давление Менара
