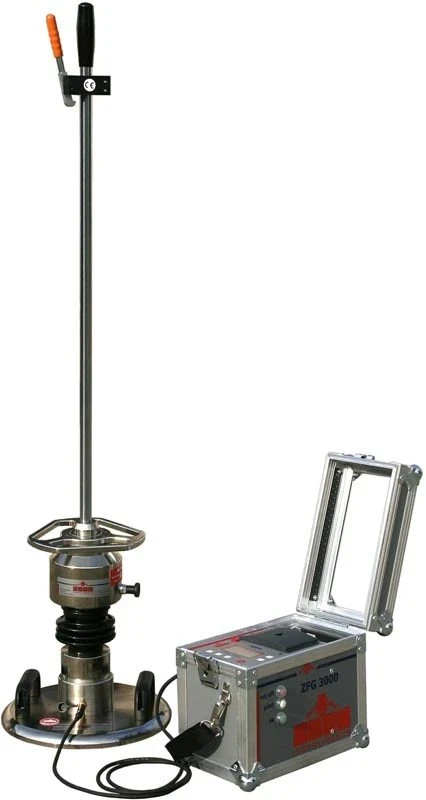

ZFG 3000 GPS - электронный динамический плотномер грунта, предназначенный для определения характеристик прочности и деформируемости грунтов и оснований дорог, а так же для проведения исследований грунтовых оснований с целью их улучшения.Динамические плотномеры грунта серии ZFG внесены в государственный реестр средств измерений РФ под номером 52068-12.В динамическом плотномере ZFG-3000 реализован метод динамического нагружения (также его называют метод штампа, метод падающего груза). Сущность метода заключается в измерении величины и скорости осадки нагрузочной плиты (круглого штампа), установленной на исследуемом грунтовом основании, под воздействием ударной нагрузки падающего груза. Полученные значения осадки S, скорости осадки V и ускорения используются прибором для вычисления динамического модуля деформации грунта Еvd, являющимся выражением несущей способности грунтовой основы и степени ее уплотнения.Данный метод подходит для крупно-зернистых и смешанных грунтов с максимальным размером фракции 63 мм.ZFG 3000 GPS позволяет выполнять в полевых условиях:определение динамического модуля деформации грунта Еvdопределение несущей способности грунта и оснований дорог по динамическому модулю деформации Evdопределение коэффициента уплотнения грунта при помощи переводной таблицы корреляцииопределение географических координат точки измерения с помощью встроенного модуля GPSпостроение графической диаграммы прогиба, отражающей динамику изменения осадки на исследуемом грунтепечать результатов проведенных измерений с помощью встроенного термопринтераПорядок измерений:Шаг 1:Уложите нагрузочную плиту по всей ее плоскости на подлежащую испытанию поверхность и установите нагрузочное устройство на нагрузочную плиту.Шаг 2:Соедините между собой механическую и электронную части при помощи кабеля. Включите прибор.Шаг 3:Выполните предварительные сбрасывания груза, запустите процесс измерения и выполните три сбрасывания груза с целью выполнения измерений.Шаг 4:Измерение закончено. Все данные сохранены в памяти, могут быть распечатаны и перенесены на внешний персональный компьютер.Обработка результатов:Результаты каждого измерения записываются на карту памяти формата SD, их можно распечатать или же перенести на персональный компьютер для обработки в прилагаемом программном обеспечении.

Вес падающего груза	10 кг	15 кг
Общий вес нагрузочного устройства	15 кг	20 кг
Высота нагрузочного устройства	1135 мм	1150 мм
Максимальная сила воздействия	7,07 kN	10,6 kN
Диапазон измерения Evd	5 - 70 MN/m²	70 - 105 MN/m²
Длительность ударного импульса	17,0 ± 1,5 мсек
Диапазон измерения осадки	0,3 - 10 мм
Точность измерения осадки	± 0,02 мм
Диаметр нагрузочной плиты	300 мм
Толщина нагрузочной плиты	20 мм
Вес нагрузочной плиты	15 кг
Материал	никелированная + хромированная сталь
Габаритные размеры электронного блока	300 x 270 x 170 мм
Вес электронного блока	4 кг
Питание	Встроенный аккумулятор 4,8 B, 3,5 Ah
Автоматическое отключение	Через 4 минуты бездействия
Класс защиты от воды и пыли	IP64
Диапазон рабочих температур	от 0 до +50°C
